通過沖床和模具對板材、帶材、管材和型材等施加外力,使之產生塑性變形或分離,從而獲得所需形狀和尺寸的工件的成形加工方法,得到的工件就是沖壓件.
沖壓可制出其他方法難于制造的帶有加強筋、肋、起伏或翻邊的工件,以提高其剛性.由于采用精密模具,工件精度可達微米級,且重復精度高、規格一致,可以沖壓出孔窩、凸臺等,沖壓件與鑄件、鍛件相比,具有薄、勻、輕、強的特點.

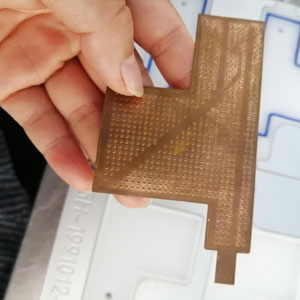

本次我們要測試的這個沖壓件，沖壓件上面有很多沖壓出的銅泡，如果沖壓時不慎很有可能會把沖出有裂縫的小泡泡，有裂縫的沖壓件是不符合客戶的合格產品要求的。同時由于產品瑕疵不容易被肉眼發現，所以需要對這些沖壓銅片做氣密性檢測。
從沖壓件的外形可以看出，這個銅片沖壓件是沒有任何充氣口的，并且產品比較薄小，需要為產品做一個非常吻合的模具，用間接測試的方法對產品進行密封性測試。同時客戶的出產量比較大，希望可以做一臺一出二的氣密性檢測設備，這樣就可以同時測試兩個產品。
本次氣密性檢測要求是要檢測出沖壓件上氣泡被壓壞的產品，如果產品被沖壓壞了，充氣時，模具里的壓力就會進入到?jīng)_壓件產品內部，根據模具內部氣壓的變化既可檢測出不良品。
根據對產品的多次測試，最后為這款沖壓件設定的氣密性測試參數為：測試壓力10kpa,泄漏上限0.05kpa ,充氣時間5s,穩壓時間5s,測試時間5s .
設定好測試參數后，就可以將氣密性檢測儀和測試工裝通過工廠氣源連接到一起，每次在測試的初始階段，先測試一個確保合格的產品，檢測測試結果是不是顯示OK ；再測試一個不良的產品，檢測測試結果是不是不良。測試結果和產品的實際情況相符之后，就可以對產品進行批量檢測。
海瑞思科技對上萬種產品做過氣密性檢測，在產品的氣密性檢測方面案例豐富并且極為成熟。測試的產品范圍從日常生活的小家電,電子產品，到醫療產品和工業產品，都可以為您提供測試案例分享。
如果您對氣密性檢測設備感興趣，歡迎致電海瑞思科技。
