過去的二十多年，我們見證了通信技術從1G到4G的轉變。下一代通信技術--5G也馬上到來。5G的信息傳輸速率比4G快十倍，相信會給用戶帶來全新的體驗。5G的高速信息傳輸能力也對5G基站和5G天線設備提出了更高的要求。無論是基站還是移動終端，天線都充當發射信號和接收信號的中間件。對5G天線的硬性條件就要變得更為嚴苛。
因?yàn)?G天線通常都用在室外，使用環境比較嚴苛，所以對5G天線進行防水測試是必須的。只有天線的密封性好，才能經受住環境的風吹雨曬。才能保證系統的傳輸速度不受影響。因此基站天線或者5G天線生產商都會對產品進行防水檢測或者密封性測試。

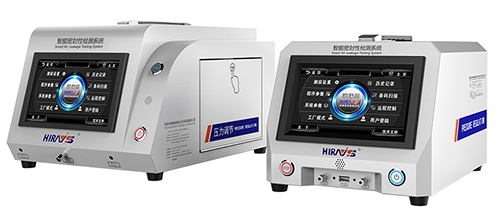

圖：海瑞思HC防水測試儀
今天海瑞思科技為大家5G天線氣密性檢測方法/防水測試過程，下面圖片是我們要測試的基站天線。從圖片的外形上可以看出，產品是長方形的，塑料材質的，整體密封效果比較好，我們要檢測的地方就是螺絲部位和塑膠產品的連接處是否完全密封。因?yàn)楫a(chǎn)品沒有任何的充氣孔，我們需要根據客戶產品外形做一個仿形的模具。通過向模具內部沖入定量的壓縮空氣，通過我們的氣密性檢測儀實時觀測模具內氣壓的變化，以此來判斷產品是否存在泄漏。

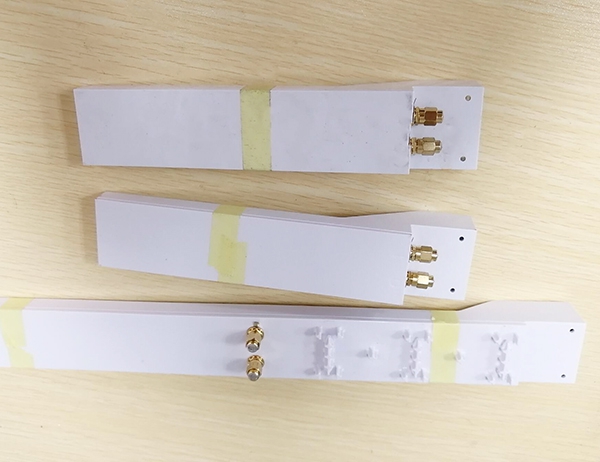

圖：5G通訊電線
海瑞思?xì)饷苄詸z測儀測試快速，根據產品的大小，測試時間會有變化，一般測試時間都在10S-20S 之間。根據客戶要求，此測試產品的測試時間是4s,穩壓時間是3s ,充氣時間是3s ,測試一個產品的完整時間是10s .
根據客戶的防水等級要求是IP67等級，為客戶設置了10kpa 的測試壓力，此壓力對應客戶的防水等級。海瑞思?xì)饷苄詸z測儀根據測試量程不同，分為低壓儀器，標準壓力儀器，和高壓儀器，壓力量程范圍越低，儀器精度相應的越高。海瑞思?xì)饷苄詸z測儀標準儀器量程是-60~150kpa ,測試精度優于1pa ,這一量程的儀器適用于大部分產品的防水檢測：比如電子穿戴產品的防水測試，即時通訊的氣密性檢測，汽車配件密封性檢測，等等

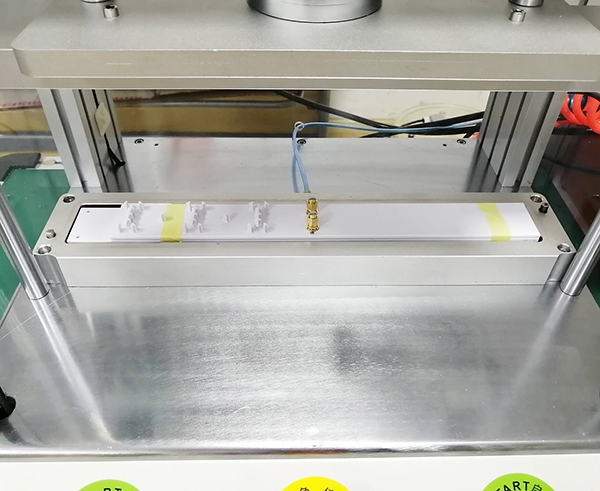

圖：氣密性檢測細節-模具
設置好產品的模具和測試參數后就可以將氣密性檢測儀和工裝連接上氣源和電源。將產品的測試程序在儀器上設置好，就可以開始測試產品了。在對產品開始全檢之前，測試員需要先檢測兩個預先準備好的產品，（一個是存在漏氣的產品，另一個是合格產品）通過測試這兩個產品，查看我們的氣密性檢測儀測試結果是不是和產品的實際情況一致。如果一致再開始進行全檢，如果不一致，就要對儀器和測試工裝進行檢查之后，確保儀器和測試工裝正常后才可以開始?xì)饷苄詼y(cè)試。
圖：5G天線氣密性檢測設備-氣密性檢測儀+測試工裝
使用海瑞思?xì)饷苄詸z測儀器的優勢：
1、高靈敏度壓力感應及調節單元，配合先進的差壓式軟件算法，最小分辨率可達0.1Pa，該算法已獲得國家專利
2、海瑞思自主研發的專利技術，"IVT氣動密封閥島"，大幅度提高測試精度,保證儀器的穩定性，充氣速度也得到很大的提高。
3、多種測試功能：儀器集成了正、負兩種壓力形式和8種測試方法：可以將兩種壓力形式及五種測試方法編寫成20多種測試功能。
4、擁有超過200組以上的子程序，每組子程序可單獨編程，可單選、組合，滿足各種復雜的測試要求
5、全觸式大屏智能操作系統,，基于檢測流程的圖形化UI設計，操作界面簡潔明了，易教易學
6、多種壓力調節組件及量程可選,.氣壓范圍廣(-80KPA—1MPa)可選。選配電子調壓閥可實現多組壓力順序測試
7、多種通訊接口：內置RS232串口、RJ45網口、USB通訊接口、LTP外部I/O控制口，支持多種通訊協議
8、可選購條碼掃描功能及打印機，方便產品數據管理和品質追溯，儀器歷史記錄可多達20萬條并可批量導出至電腦
9、標配容積識別功能，可以自動識別出待測樣品的體積，并可以容積的方式對泄漏速率進行測量判斷。
10、超高的穩定性，和易用性，經過了市場嚴苛的檢驗。
11、多種附件可選，充氣旁路，快速連接器，標準漏孔，同時儀器支持第三方校驗，可出具校驗報告。

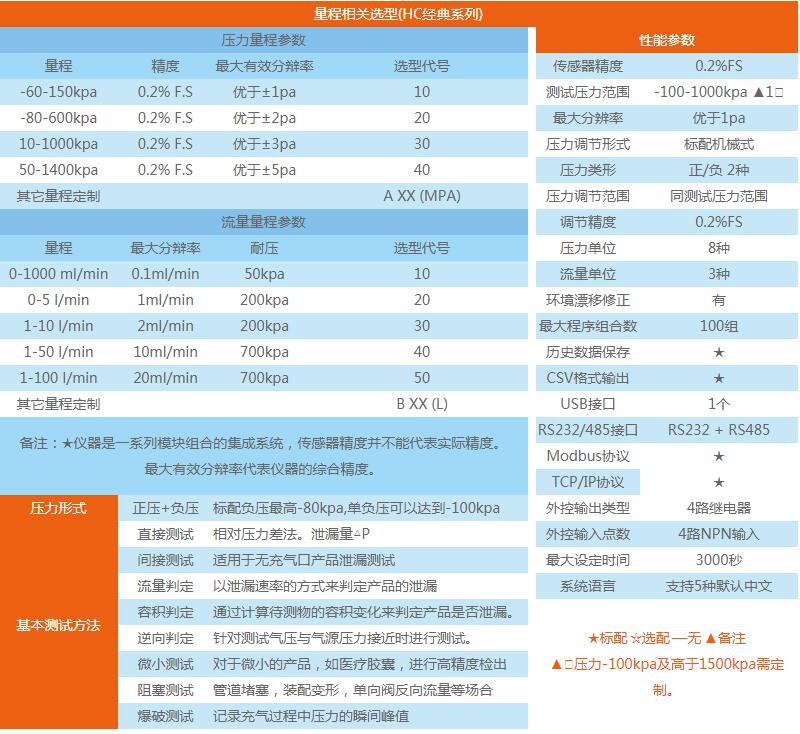

圖：HC氣密性檢測儀參數表格
