為保證油箱內部壓力平衡與避免發生漏油現象，油電混合動力型的新能源汽車需要對其油箱蓋進行密封性測試，但因新能源汽車油箱蓋造型比較特殊，密封性測試成了難題。本次海瑞思科技將展示新型油箱蓋密封性測試儀，它在新能源汽車油箱蓋密封性測試方面發揮了良好的性能，以下是該檢測儀應用實例展示。
一、新能源汽車油箱蓋外形分析

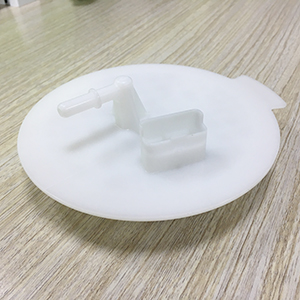

上圖是海瑞思科技本次需要檢測的新能源汽車油箱蓋，整體為圓盤結構，有一角凸起，上下兩面均不平整有邊槽。上面部分有90度的曲折狀透氣孔，主要起到調節油箱氣壓的作用，所以該油箱蓋并不是整體密封的，在檢測的時候我們需要透氣孔密封住。下面部分有進行密封處理，是檢測側重點，但為單面結構的油箱蓋無法進行直接檢測，這是檢測方案中的難點。
二、新能源汽車油箱蓋密封性要求與要點
1. 保證檢測中產品不受污染、損壞、無堵塞氣孔等情況
2. 產品造型不規則，且為圓盤結構，側重于檢測油箱蓋下面部分的密封性，所以不能使用直接檢測，需要采用接間檢測法。
3. 實現檢測數據監控與統計，為后期生產調整提供科學依據，對不良品實現有效的監控與改進。
4. 客戶要求實現雙工位工裝檢測，一名操作人員同時操作兩件產品進行檢測，提高檢測效率，為產能助力。
三、新能源汽車油箱蓋密封性難點突破
為了在檢測中不對新能源汽車油箱蓋造成破壞性與污染，海瑞思科技綜合間接性檢測法，為新能源汽車油箱蓋定制特定的模具以輔助實現無損檢測。下面是該模具的實拍圖。
海瑞思科技把檢測儀分為三部分：測試儀、氣源、工裝。因測試儀、氣源、工裝這三者自成個體，為了實現雙工位檢測海瑞思科技為其配置了兩臺密封性測試儀，且我們把檢測儀設計為柜狀，科學設計儀器空間，減小占地面積，便于操作。
該儀器可根據產品外形或細節的不同，配備模具與相應的工裝，以達到對不同產品進行檢測的需求。不僅可以提高密封性檢測儀的使用價值，還能方便了生產商設備調用，減少了檢測設備的投入。以下是海瑞思科技新能源汽車油箱蓋密封性雙工位檢測儀。
四、新能源汽車油箱蓋密封性儀操作步驟
測試第一步是對儀器的數據進行設置，設置一次后，可對數據沿用，簡化了檢測流程。因為該雙工位檢測儀，我們需要對兩臺儀器分別做相關檢測參數設置。儀器具備"正、負"兩種壓力形式，及8種基本測試模式，可單選可組合。運用24位A/D轉換，32位CPU運算，及完全自主開發工控操作系統，配合全觸控人機交互界面。內置RS232串口、RJ45網口、USB通訊接口、LTP外部I/O控制口，支持多種通訊協議，增強了設備的可操作性，提高了生產商的檢測的效率。
第二步是把需要檢測的新能源汽車油箱蓋分別放入兩個模具中，在測試儀啟動后，上下模具將閉合，然后氣源對新能源汽車油箱蓋的模具進行充氣，新能源汽車油箱蓋密封性檢測設備的精密壓力傳感器感應到模具內氣壓變化，將把氣壓變化的值傳給檢測系統并顯示出來，我們可在儀器上清楚的看到氣壓數值的變化。
第三步是進入穩壓階段，這個階段我們無需操作，等待氣壓自行穩定即可，壓力傳感器根據氣壓變化，經過一系列的運算就可以得出氣體的泄漏值，根據泄漏值檢測出GPS雷達定位器防性能和IP防水等級，以下是檢測細節圖。
以上內容便是海瑞思科技新能源汽車油箱蓋密封性檢測儀應用展示，本儀器已經實現雙工位與多工位檢測，可以根據用戶需要進行定制。儀器不僅可對新能源油箱蓋進行密封性檢測，也在充電槍、汽車車燈、線束、零配件等密封性、防水性、氣密性檢測上有所應用，應用方案見往期案例分享。
